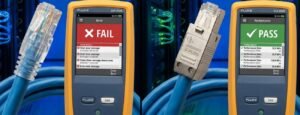

El Falso “PASS” en Fluke: La verdad sobre la certificación de Patch Cords y MPTL

Existe una mala práctica muy común en los proyectos de red en Perú. El instalador agarra un pedazo de cable de la bobina, le poncha dos conectores RJ45 genéricos en las puntas, lo conecta al certificador Fluke usando los adaptadores de Canal (Channel) estándar, la pantalla dice “PASS” y se lo entrega al cliente como un patch cord certificado.

Pero aquí está la trampa: el adaptador de Canal del Fluke está diseñado matemáticamente para ignorar el rendimiento de los conectores en los extremos. Es decir, ese test no está midiendo si tu plug de plástico es bueno o malo.

Si el cliente final o la auditoría te exige certificar los patch cords o los enlaces directos a cámaras (MPTL) de forma estricta, la historia cambia por completo. Hoy te explicamos cómo se miden realmente los conectores de red y por qué los plugs baratos siempre fallan la verdadera prueba.

(Nota: Gran parte de estos fallos ocurren por usar el conector equivocado. Revisa nuestra guía sobre la 👉 diferencia entre plugs para cable sólido y multifilar).

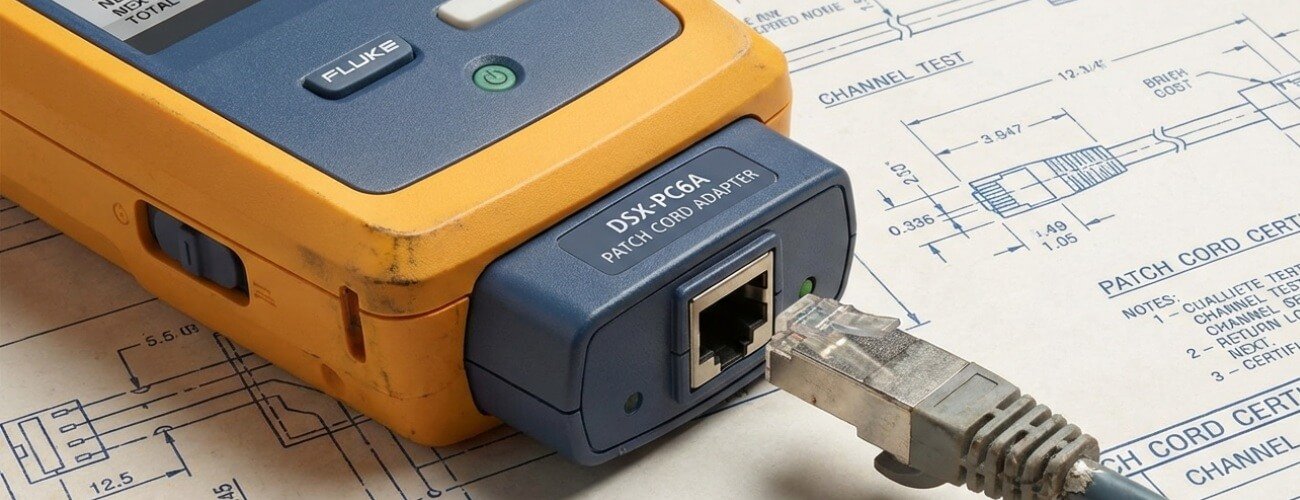

Para que un patch cord armado en campo sea verdaderamente certificado bajo las normas ISO/TIA, no puedes usar el adaptador normal. Debes usar el Certificador de Patch Cord de Fluke (como el DSX-PC6 para Cat 6 o DSX-PC6A para Cat 6A).

¿Qué hace este dispositivo? Este adaptador sí mide el rendimiento del conector RJ45 que acabas de ponchar. Evalúa cómo interactúan las cuchillas del plug con los hilos, midiendo la diafonía (NEXT) y la pérdida de retorno (Return Loss) justo en la punta.

Cuando pasas un patch cord armado a mano por este adaptador, el 90% de las veces arroja “FAIL” si usaste un plug económico. Por eso, en proyectos de misión crítica, la norma exige usar Patch Cords inyectados y certificados de fábrica, o utilizar plugs de red de altísima precisión, como nuestro 👉 Conector RJ45 Modular CAT6 Commscope, siempre respetando el destrenzado mínimo. .

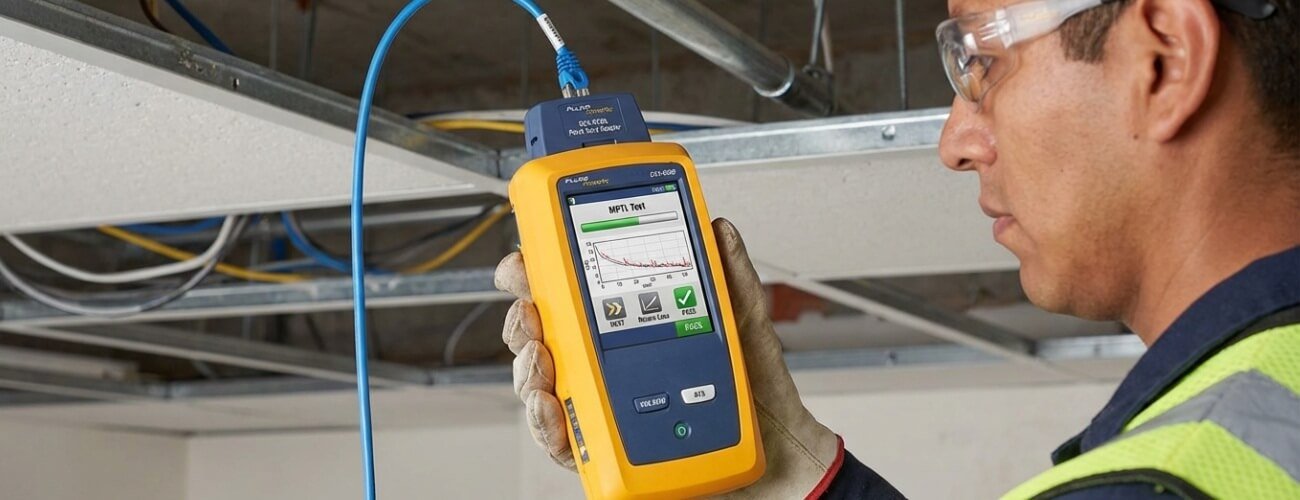

La segunda vertiente donde el plug es el protagonista absoluto es en los enlaces fijos hacia Access Points Wi-Fi 6 o cámaras de seguridad. Poner un Jack en el techo y luego un patch cord ya no es práctico. La norma actual es el MPTL (Terminación de Enlace Modular Plug).

Aquí tiras el cable desde el panel y le ponchas un plug directo a la cámara. Pero para certificar esto, el Fluke requiere el adaptador de Enlace Permanente de un lado, y adivina qué va del lado de la cámara… exacto, el Adaptador de Patch Cord para medir rigurosamente ese único plug macho.

Si intentas pasar la prueba MPTL con un plug tradicional en un cable Cat 6A, el Fluke te rechazará. Necesitas un Plug de Terminación de Campo.

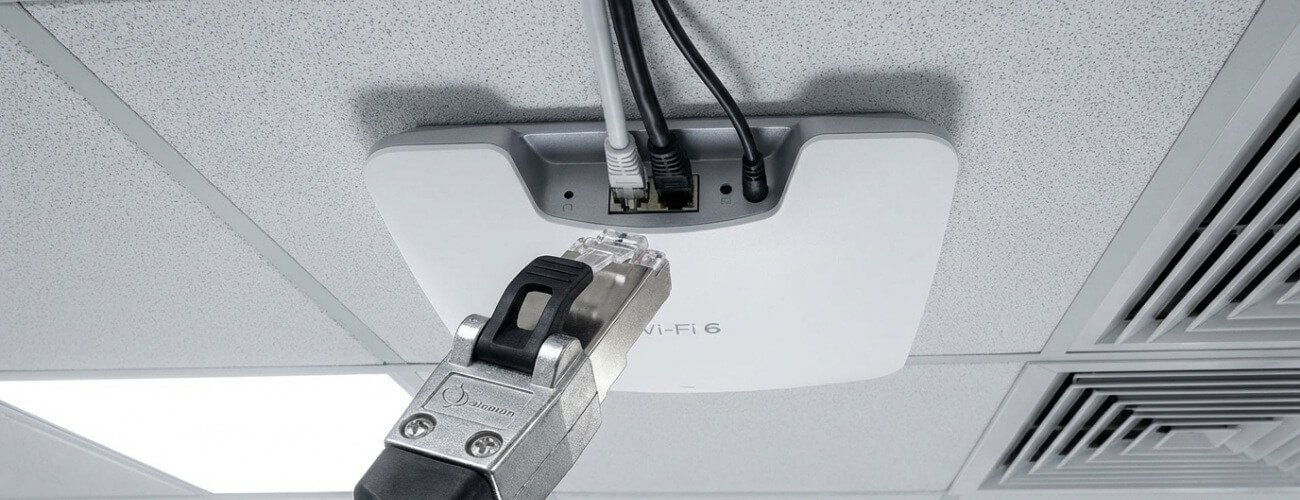

Estas son piezas de alta ingeniería, diseñadas para ordenar los pares internos sin deformarlos y hacer un contacto perfecto con el cable grueso. La joya de la industria para garantizar este “PASS” es el 👉 Plug Blindado Siemon Z-PLUG Cat 6A. Este conector metálico se arma rápido, cierra herméticamente y garantiza soporte para PoE++ (Power over Ethernet) sin derretirse, algo vital para cámaras motorizadas.

Además, si usas cable apantallado, jamás dejes la tierra desconectada. Debes usar un 👉 Conector Apantallado RJ45 con carcasa metálica para aterrizar el hilo de drenaje y evitar que tu cable se convierta en una antena de interferencias.

Como cliente final o supervisor de TI, ahora lo sabes: si un proveedor te entrega patch cords hechos a mano o enlaces directos a cámaras, exige la certificación con el adaptador Fluke correcto (Patch Cord o MPTL). Un simple test de “Canal” no garantiza que el conector sirva para altas velocidades.

Como instalador, no te arriesgues a perder miles de soles en reprocesos o que te rechacen la obra. Usa las piezas adecuadas para el nivel de certificación que te exigen.

👉 Visita nuestra categoría de Conectores para cables de red y equípate con los conectores de terminación de campo, blindados y estándar que superan las pruebas más estrictas del mercado.
