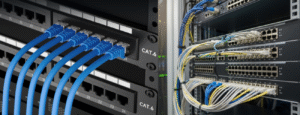

Patch Panel vs Switch: ¿Cuál es la Diferencia y Por Qué Necesitas Ambos?

En el mundo de las redes y el cableado estructurado, es fácil perderse entre tantos dispositivos, cables y acrónimos. Dos de los componentes más comunes en un Gabinete de comunicaciones son el switch y el patch panel. Sin embargo, una de las mayores fuentes de confusión y, a menudo, de costosos errores, es no entender sus roles distintos. Muchos se preguntan si pueden usar uno sin el otro, o peor aún, conectan el cableado de red directamente al switch, omitiendo por completo el patch panel.

Este artículo resolverá de una vez por todas esta duda. No solo explicaremos la diferencia fundamental entre ambos, sino que te mostraremos por qué un patch panel no es un lujo, sino un componente esencial e indispensable para cualquier instalación de red que aspire a ser profesional, organizada y escalable.

Para entenderlo de forma sencilla, usemos una analogía, Imagina que tu red de datos es un gran sistema de correos:

• El Switch es la central de clasificación. Es el cerebro activo que lee las direcciones de cada paquete de datos (cada carta) y decide a qué puerto (a qué destino) debe enviarlo a toda velocidad. Es el encargado del tráfico y la conectividad.
• El Patch Panel, por otro lado, es el casillero postal perfectamente etiquetado y organizado. No decide a dónde van las cartas, pero proporciona un punto de conexión fijo, ordenado y seguro para todas las rutas de cable que vienen de las distintas oficinas (los puntos de red en las paredes). Asegura que cada conexión sea fácil de encontrar, gestionar y modificar sin enredar todo el sistema.

Ambos son cruciales, pero cumplen funciones completamente diferentes.

Un switch de red, o conmutador, es un dispositivo electrónico activo. Esto significa que requiere energía para funcionar y toma decisiones «inteligentes». Su función principal es conectar múltiples dispositivos dentro de una red de área local (LAN), como ordenadores, impresoras, servidores o puntos de acceso Wi-Fi.

Cuando un dispositivo envía datos, el switch los recibe, identifica la dirección MAC del destinatario y reenvía los paquetes de datos únicamente al puerto específico donde está conectado ese dispositivo. Esto crea una comunicación directa y eficiente, evitando la congestión que se produciría si los datos se enviaran a todos los dispositivos a la vez.

En resumen, el switch es el encargado de la conectividad y el flujo de datos.

A diferencia del switch, un patch panel es un dispositivo pasivo. No requiere energía y no toma ninguna decisión. Es, en esencia, una placa de conexiones. Existen modelos planos y angulares. 👉 Explora aquí los tipos de Patch Panels disponibles.» Su función es terminar y organizar el cableado estructurado que proviene de las diferentes áreas de un edificio.

En la parte trasera del patch panel, los cables de red sólidos (el «cableado horizontal» que va dentro de las paredes desde los puestos de usuario) se conectan de forma permanente mediante un proceso llamado «ponchado». En la parte frontal, el patch panel presenta una serie de puertos RJ45 hembra, idénticos a los que encuentras en la pared.

Su propósito es triple:

• Organización: Centraliza todo el cableado en un solo lugar, perfectamente etiquetado.
• Protección: Protege los costosos puertos del switch de daños por manipulación constante.
• Flexibilidad: Permite reconfigurar conexiones de red de forma rápida y sencilla utilizando cables cortos llamados patch cords.

Aquí es donde reside el problema principal que vemos en instalaciones no profesionales. Para «ahorrar» tiempo o el coste de un patch panel, muchos instaladores o aficionados cometen un error crítico: conectan el cable largo y rígido que viene de la pared directamente al switch.

Esto suele hacerse de dos maneras, ambas incorrectas:

• De Plug a Plug: Se crimpa un conector RJ45 macho directamente en el extremo del cable sólido que viene del puesto del usuario y se enchufa al switch.

• De Jacks RJ45 para Pared.» a Plug: Se usa un conector hembra (jack) en la pared, pero luego se utiliza un patch cord larguísimo que atraviesa techos y paredes para llegar hasta el switch.

Aunque parezca que la red «funciona» inicialmente, esta práctica es una bomba de tiempo que viola estándares de la industria y genera problemas graves a medio y largo plazo.

Conectar el cableado de esta forma no es solo una cuestión de desorden. Es una mala práctica que tiene consecuencias técnicas y operativas, principalmente porque incumple la normativa TIA/EIA-568, el estándar global para el cableado de telecomunicaciones en edificios comerciales.

1. Incumplimiento de la Norma TIA/EIA-568: El Enlace Permanente
   La norma define dos componentes clave:
   • Enlace Permanente (Permanent Link): Es la parte fija de la instalación. Incluye el cableado horizontal (el cable sólido dentro de la pared), el conector hembra (jack) en el puesto de usuario y su terminación en el patch panel en el cuarto de comunicaciones. Este enlace está diseñado para ser instalado una sola vez y no ser manipulado. Su longitud máxima es de 90 metros.
   • Canal (Channel): Incluye el Enlace Permanente MÁS los cables de conexión flexibles (patch cords) en ambos extremos (del PC al jack de la pared, y del patch panel al switch).

El error: Al conectar el cable sólido y largo directamente al switch, se elimina el concepto de «Enlace Permanente». El cable sólido no está diseñado para ser flexible ni para ser conectado y desconectado repetidamente. Los conectores RJ45 machos están especificados para usarse con cable multifilar (stranded wire) de los patch cords, no con el alambre sólido (solid wire) del cableado horizontal. Esta incompatibilidad provoca fallos intermitentes y una degradación del rendimiento de la red.

2. Riesgo de Daños en Equipos Activos (¡Tu Switch!)
   Un switch es un equipo electrónico delicado y costoso. Los puertos RJ45 de un switch no están diseñados para soportar la tensión mecánica de un cable largo y rígido. Cualquier tirón accidental, tropiezo o simple movimiento del rack transfiere toda la fuerza directamente al puerto del switch, pudiendo dañarlo de forma irreparable.

La diferencia de coste es abismal:

• Reparar un puerto de un patch panel: Cuesta unos minutos y es prácticamente gratis (solo hay que volver a ponchar el cable).
• Reparar un puerto de un switch: Es imposible. El puerto queda inutilizado, perdiendo parte de la inversión en un equipo mucho más caro.

3. Nula Flexibilidad y Escalabilidad (Pesadilla de Mantenimiento)
   Imagina que necesitas cambiar de oficina a un empleado. En una instalación sin patch panel, tendrías que mover físicamente el extremo de un cable largo y difícil de identificar. ¿Y si necesitas cambiar ese usuario a un switch diferente o a una VLAN distinta?

Con un patch panel, la tarea es simple: localizas el puerto etiquetado del usuario en el patch panel y mueves un patch cord corto y barato al nuevo puerto del switch que desees. Las Mudanzas, Adiciones y Cambios (MACs), que son constantes en cualquier entorno de trabajo, se convierten en operaciones de segundos, no de horas.

La configuración profesional y estandarizada es la que aprovecha las fortalezas de ambos componentes. El flujo de conexión correcto es el siguiente: Puesto de Usuario → Jack en la Pared → Cableado Horizontal (sólido) → Parte Trasera del Patch Panel → Patch Cord Corto → Puerto del Switch

En un Gabinete, esto se traduce en una instalación limpia:

• El Patch Panel: Donde remata el cableado sólido. 👉 Ver Patch Panel 24 Puertos Cat 6.
• El Organizador Horizontal: El secreto para que no se vean cables colgando. 👉 Ver Organizadores de Cables 1RU/2RU.
• El Gabinete (Rack): Donde se montan ambos equipos. 👉 Ver Gabinetes de Piso y Pared.»

Los patch cords cortos y flexibles van desde los puertos frontales del patch panel, pasan por el organizador y se conectan a los puertos del switch. Todo queda etiquetado, limpio y accesible.

La pregunta nunca debería ser «¿necesito un patch panel o un switch?». Como hemos visto, no compiten entre sí; se complementan perfectamente. Omitir el patch panel por un aparente ahorro inicial es una decisión que inevitablemente conduce a mayores costes de mantenimiento, tiempo perdido en la resolución de problemas, riesgo de daños en equipos caros y una red poco fiable y difícil de gestionar.

Un switch te da la conectividad. Un patch panel te da una base sólida, profesional y organizada para esa conectividad. Es la diferencia entre una instalación amateur y una infraestructura de red preparada para el futuro.
